HORUS

概要

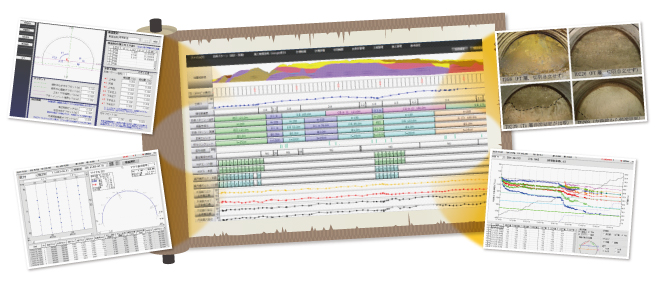

当社のトンネル統合管理システムCyberNATM®と連携し、
トンネル施工管理の様々な情報を巻物のように、PCに連続表示するシステムです。

特徴

POINT

1

トンネル施工情報を一元化

POINT

2

トンネル技術情報を共有化

POINT

3

トンネル連続情報を可視化



主な仕様

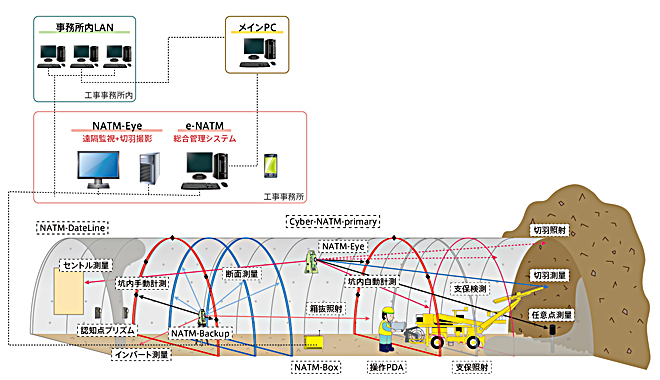

CyberNATM®からの自動収集

・トンネル進行区分(月進)

・設計・実績支保パターン区分

・坑内A計測データ連続描画

・余掘管理データ連続描画

・切羽観察画像描画

※全てリアルタイム収集

トンネル施工管理情報の手動収集(選択自由)

・土被り・地質情報

・弾性波速度・既設調査記録

・補助工法施工記録(パターン・施工数量)

・施工記録

・検査記録

情報ソースの連続表示

・設計情報・・・土被り・地質縦断・設計支保・補助工法・特記事項

・実績情報・・・実施支保・実施補助工法・施工日時・施工記録

・施工管理情報・・・坑内A計測・B計測・切羽観察記録情報

・施工記録情報・・・切羽写真・施工協議事項

導入による効果

本システムを導入することにより、巻物のように、あらゆる情報を視覚的に素早く手に入れることができ、トンネルの施工管理に役立ちます。
