ARiGATAYA 掘進管理システム

ARiGATAYA 掘進管理システム

概要

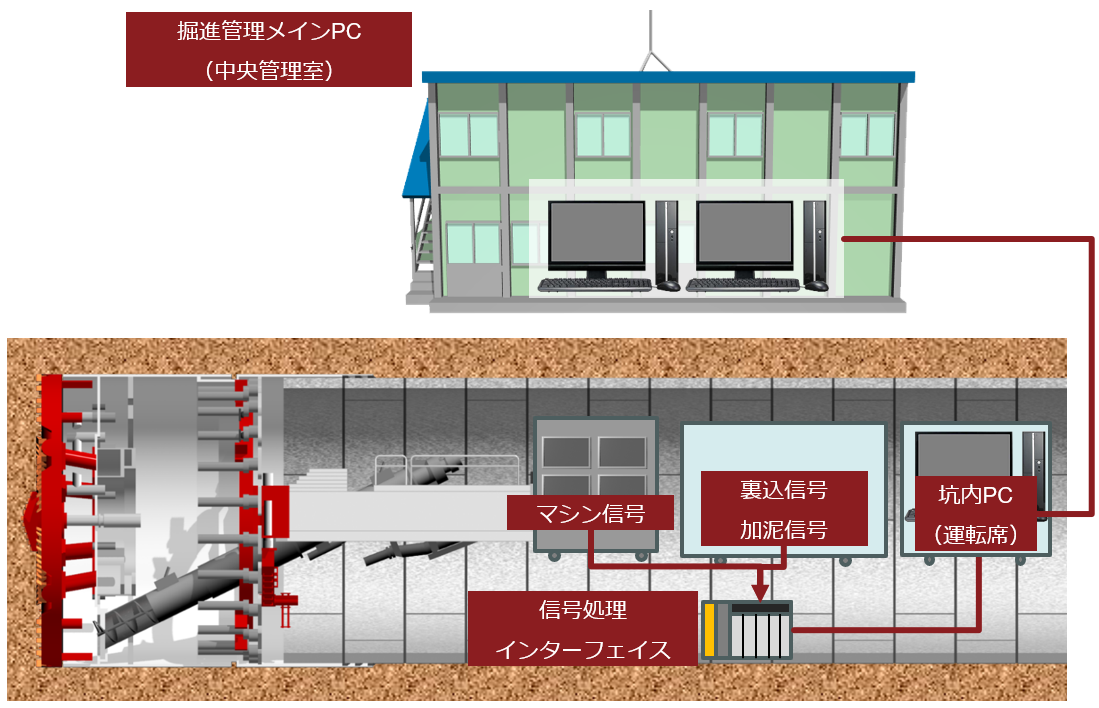

シールドや推進工事の測量・計測データの収集・管理を行い、施工管理の一元化を担うシステムです。

施工計測データの経時変化や統計処理の結果により、地山や掘削土砂の状況やシールドマシンの負荷状況などを推測できます。さらに測量結果を入力することにより、シールドマシンやセグメントの位置を計算し、基線からの偏差を求めることができます。



特長

1. リアルタイムで計測をモニタリング
2. 施工管理
3. 測量
4. 線形管理
5. 自動帳票作成機能



主な仕様

リアルタイムで計測をモニタリング

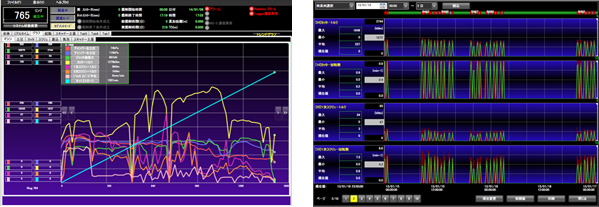

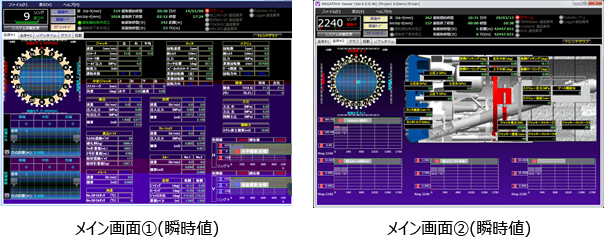

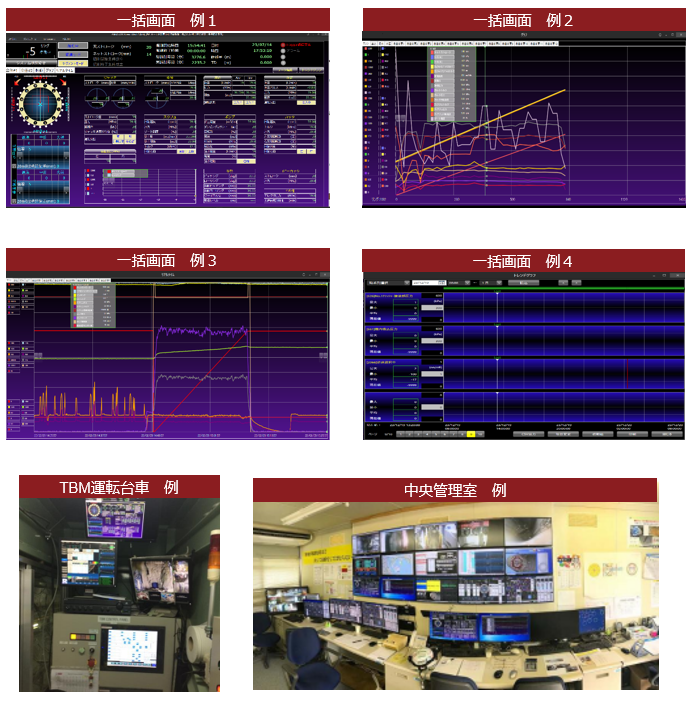

あらゆる計測結果による現在の掘進状況や今までの掘進の流れを、2台のモニターを用いてモニタリングすることができます。

例) 瞬時値/平均値/最大値/最小値

施工管理

計測・記録されたデータからソフト上で統計解析などを行い、掘削状況が適切か否かを評価し、目標値との偏差を表示・管理します。



測量

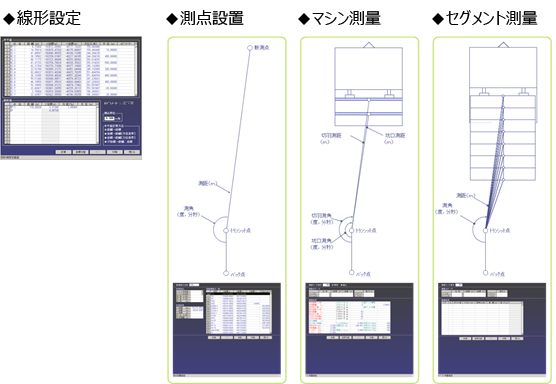

測量結果を入力することにより、シールドマシンやセグメントの位置を計算し、基線からの偏差を求めることができます。

例) 線形設定/測点設置/マシン測量/セグメント測量

線形管理

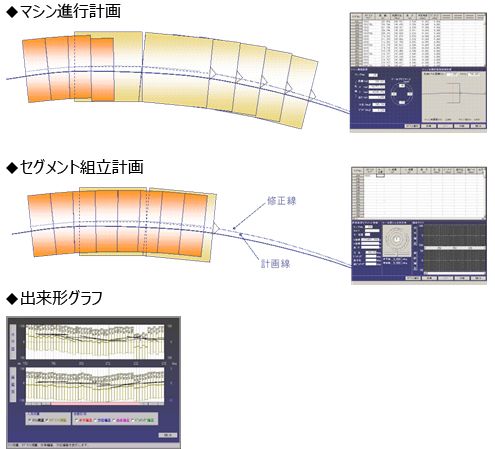

日々の測量結果から、今後の掘削目標値設定や蛇行セグメント組立シミュレーションによる蛇行修正を行うことができます。

例) マシン進行計画/セグメント組立計画/出来形グラフ

自動帳票作成機能

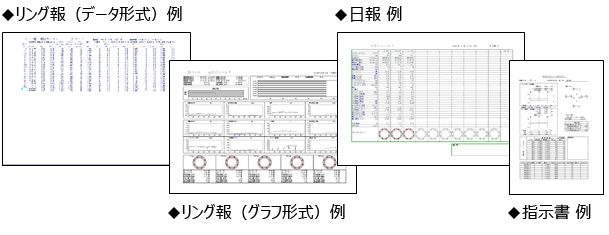

収集・記録されたデータから、現場の書式に合わせて帳票を作成します。

例) 日報/リング報/掘進指示書



導入による効果

本システムを導入することにより、シールドトンネル工事現場において、掘進に必要な様々なデータを一元管理することができ、施工データの整理・施工の効率化は作業員の省力化・施工精度の向上につながり、安全な施工を実現することができます。
